콘크리트 혼합물과 첨가제: 보결 시멘트 재료(SCMs)로 지속 가능한 건축을 위한 가이드

콘크리트(Concrete)의 보편성과 특성

콘크리트(concrete)는 건설 분야에서 보편적으로 사용되는 재료입니다. 세계 지속 가능 개발 비즈니스 위원회(World Business Council for Sustainable Development)에 따르면, 콘크리트는 물(water) 다음으로 지구상에서 가장 널리 사용되는 재료입니다. 콘크리트 제조를 위한 원료(raw ingredients)는 전 세계 거의 모든 지역에서 쉽게 구할 수 있으며, 콘크리트는 원시적인 삽(shovel)부터 컴퓨터화된 프리캐스트 공장(precasting plant)까지 다양한 도구를 사용하여 건물로 만들 수 있습니다. 콘크리트는 썩거나(rot) 타지(burn) 않으며, 상대적으로 저렴하고(low in cost), 보도(pavings)부터 견고한 구조 프레임(structural frames), 아름다운 외장재(exterior claddings)와 내장재(interior finishes)까지 모든 건축 목적에 사용할 수 있습니다.

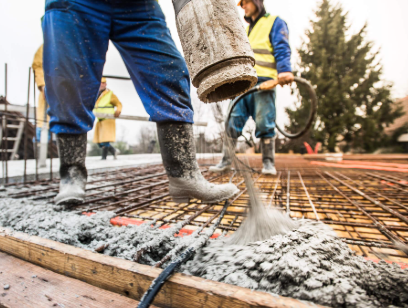

그러나 콘크리트는 일반적으로 현장에서 제조되는 유일한 주요 구조 재료(major structural material)이며, 고유한 형태(form)가 없고, 유용한 인장 강도(tensile strength)가 없습니다. 콘크리트의 무한한 건축적 잠재력을 발휘하기 위해서는 설계자(designer)와 시공자(builder)가 일관적이고 만족스러운 품질의 콘크리트를 생산하는 방법, 콘크리트와 철근(steel reinforcing)을 능숙하게 결합하여 각 재료의 최고의 구조적 특성을 끌어내는 방법, 그리고 콘크리트의 특성과 건축적 필요에 적합한 형태로 성형(mold)하고 형성(shape)하는 방법을 배워야 합니다.

자세한 설명:
콘크리트(concrete): 시멘트(cement), 물(water), 골재(aggregates)를 혼합하여 만든 인공석재로, 건축물의 기본 재료입니다.
인장 강도(tensile strength): 재료가 늘어나는 힘에 견디는 능력으로, 콘크리트는 압축 강도는 높지만 인장 강도는 낮습니다.
철근(steel reinforcing): 콘크리트의 약점인 인장 강도를 보완하기 위해 사용되는 강철 막대입니다.

콘크리트의 역사(History)

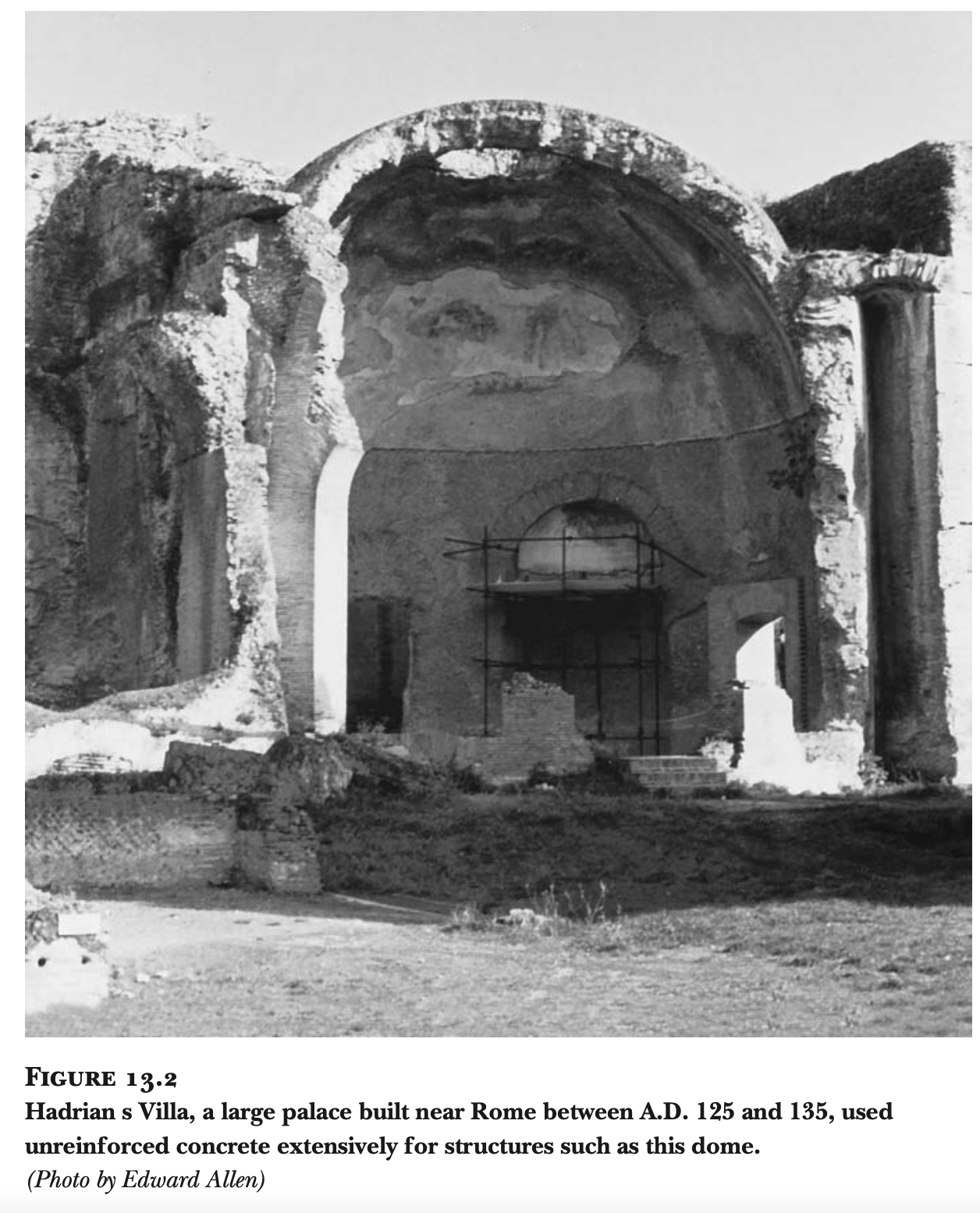

콘크리트 건축에 대한 지식은 로마 제국(Roman Empire)의 멸망과 함께 사라졌다가, 18세기 후반에 이르러서야 다시 발견되었습니다. 이 시기에 여러 영국 발명가들이 천연 시멘트(natural cements)와 인공 시멘트(artificially produced cements)를 실험하기 시작했습니다. 1824년, 조지프 아스프딘(Joseph Aspdin)은 영국의 포틀랜드 석회암(Portland limestone)을 본따 포틀랜드 시멘트(portland cement)라는 이름의 인공 시멘트를 특허로 등록했습니다. 이 시멘트는 곧 큰 수요를 얻었으며, 오늘날까지 포틀랜드라는 이름이 사용되고 있습니다.

철근 콘크리트(reinforced concrete)는 1850년대에 여러 사람들에 의해 동시에 개발되었습니다. 그 중에는 1854년 파리에서 철근 콘크리트 보트를 만든 프랑스인 J. L. 람보(J. L. Lambot)와 철근 콘크리트 보를 제작하고 테스트한 미국인 타데우스 하이엇(Thaddeus Hyatt)이 있습니다. 그러나 철근과 콘크리트의 결합은 1867년 프랑스 정원사 조제프 모니에(Joseph Monier)가 철근 콘크리트 화분(flower pots)에 대한 특허를 얻고, 새로운 재료로 콘크리트 물탱크(water tanks)와 다리(bridges)를 건설하면서 널리 사용되기 시작했습니다. 19세기 말까지 철근 콘크리트 구조물을 위한 공학적 설계 방법이 개발되었고, 여러 주요 구조물이 건설되었습니다. 이 시기에 프리스트레싱(prestressing, 구조물이 하중을 지지하기 전에 철근에 장력을 가하는 기술)의 초기 실험도 진행되었으며, 1920년대에 유진 프레시네(Eugene Freyssinet)가 프리스트레스트 콘크리트 구조물 설계의 과학적 기반을 확립했습니다.

자세한 설명:
철근 콘크리트(reinforced concrete): 콘크리트 내부에 철근을 삽입하여 인장 강도를 높인 구조물입니다.
프리스트레싱(prestressing): 콘크리트가 하중을 받기 전에 철근에 장력을 가해 구조물의 강도를 높이는 기술입니다.

콘크리트의 구성과 제조

콘크리트는 굵은 골재(coarse aggregate), 잔골재(fine aggregate), 포틀랜드 시멘트(portland cement), 물(water)을 혼합하여 경화(harden)시킨 돌 같은 재료입니다. 굵은 골재는 일반적으로 자갈(gravel) 또는 쇄석(crushed stone)이며, 잔골재는 모래(sand)입니다. 포틀랜드 시멘트는 회색 가루로, 콘크리트가 경화되면서 시멘트가 물과 화학적으로 결합하여 강한 결정체(crystals)를 형성하고, 골재를 서로 결합시킵니다. 이 과정을 수화(hydration)라고 하며, 이때 수화열(heat of hydration)이 발생합니다. 또한, 과잉 물이 증발하면서 콘크리트가 약간 수축(drying shrinkage)하는 현상이 발생합니다. 경화 과정은 긴 시간에 걸쳐 점진적으로 진행되지만, 일반적으로 28일 후에 완전히 경화된 것으로 간주됩니다.

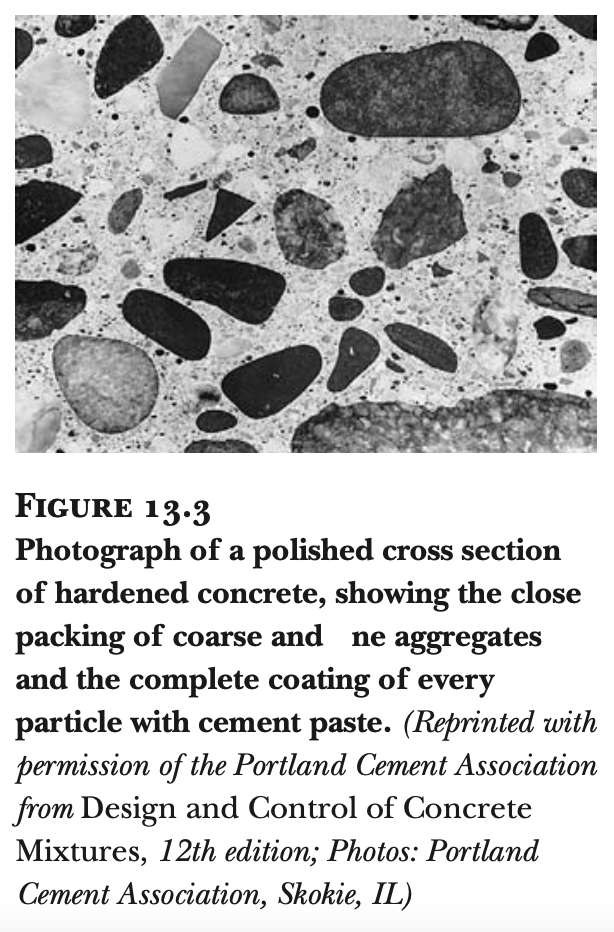

적절하게 배합된 콘크리트에서는 굵은 골재와 잔골재가 대부분의 부피를 차지하며, 잔골재가 굵은 골재 사이의 공간을 완전히 채우도록 비율과 크기가 조정됩니다(Figure 13.3). 각 입자는 시멘트와 물로 이루어진 페이스트(paste)로 완전히 코팅되어 주변 입자와 결합됩니다.

자세한 설명:
골재(aggregate): 콘크리트의 주성분으로, 굵은 골재(coarse aggregate)와 잔골재(fine aggregate)로 나뉩니다.
수화(hydration): 시멘트가 물과 반응하여 강한 결정체를 형성하는 과정입니다.

콘크리트의 혼합물과 첨가제

1. 혼합수(Mixing Water)
ASTM 표준 C1602는 콘크리트용 혼합수(mixing water)의 요구 사항을 정의합니다. 일반적으로 물은 유해 물질, 특히 유기물(organic material), 점토(clay), 염화물(chlorides) 및 황산염(sulfates)과 같은 염류가 없어야 합니다. 음용수(drinking water)는 전통적으로 콘크리트 제조에 적합한 것으로 간주되었습니다.

자세한 설명:
혼합수(mixing water): 콘크리트를 만들 때 사용되는 물로, 유해 물질이 없어야 합니다.
음용수(drinking water): 사람이 마실 수 있는 물로, 콘크리트 제조에도 적합합니다.
2. 보결 시멘트 재료(Supplementary Cementitious Materials, SCMs)
다양한 광물성 제품인 보결 시멘트 재료(SCMs)는 포틀랜드 시멘트(portland cement)의 일부를 대체하여 콘크리트 혼합물에 추가될 수 있습니다. SCMs는 포졸란(pozzolans) 또는 수경성 시멘트(hydraulic cements)로 분류됩니다.

포졸란(Pozzolans): 습한 콘크리트 내의 수산화칼슘(calcium hydroxide)과 반응하여 시멘트화 화합물을 형성하는 재료입니다.

플라이 애시(Fly ash): 석탄 화력 발전소에서 나오는 미세한 분말로, 콘크리트 강도 증가, 투과성 감소, 황산염 저항성 증가, 경화 중 온도 상승 감소, 혼합수 감소, 펌핑성(pumpability) 및 작업성(workability) 개선 등의 장점이 있습니다. 또한, 콘크리트의 건조 수축(drying shrinkage)을 줄입니다.

실리카 퓸(Silica fume): 전자 반도체 칩 제조 과정에서 나오는 분말로, 포틀랜드 시멘트보다 약 100배 더 미세합니다. 매우 높은 강도와 매우 낮은 투과성을 가진 콘크리트를 만듭니다.

천연 포졸란(Natural pozzolans): 주로 셰일(shale) 또는 점토(clay)에서 유래하며, 콘크리트 내부 온도 감소, 황산염 함유 골재와의 반응성 감소, 작업성 개선 등의 목적으로 사용됩니다.

고반응성 메타카올린(High reactivity metakaolin): 흰색 천연 포졸란으로, 흰색 또는 색상 콘크리트의 광택을 높이고 작업성, 강도, 밀도를 개선합니다.

고로 슬래그(Blast furnace slag): 철 제조 과정에서 나오는 부산물로, 포틀랜드 시멘트와 마찬가지로 물과 직접 반응하여 시멘트화 화합물을 형성합니다. 작업성 개선, 강도 증가, 투과성 감소, 경화 중 온도 상승 감소, 황산염 저항성 증가 등의 장점이 있습니다.

보결 시멘트 재료는 시멘트 제조 과정 중에 추가될 수도 있고(이 경우 혼합 시멘트(blended cement)라고 함), 배치 공장(batch plant)에서 콘크리트 혼합물에 추가될 수도 있습니다. SCMs의 사용은 에너지 집약적인 포틀랜드 시멘트에 대한 의존도를 줄이고, 다른 산업 공정에서 나오는 폐기물을 활용함으로써 콘크리트의 지속 가능성(sustainability)을 높입니다. 북미에서 생산되는 콘크리트의 절반 이상이 SCMs를 포함하고 있습니다.

자세한 설명:
포졸란(pozzolans): 콘크리트 내부에서 화학 반응을 일으켜 강도를 높이는 재료입니다.

고로 슬래그(blast furnace slag): 철 제조 과정에서 나오는 부산물로, 콘크리트의 성능을 개선합니다.

첨가제(Admixtures): 시멘트, 골재, 물 이외의 성분인 첨가제(admixtures)는 콘크리트의 특성을 다양한 방식으로 변경하기 위해 추가됩니다.

공기연행 첨가제(Air-entraining admixtures): 습한 콘크리트의 작업성을 높이고, 동결-융해 손상을 줄이며, 더 큰 양을 사용할 경우 열 절연 특성을 가진 매우 가벼운 비구조적 콘크리트를 만듭니다.

감수제(Water-reducing admixtures): 혼합수 양을 줄이면서도 동일한 작업성을 유지하여 더 높은 강도의 콘크리트를 만듭니다.

고성능 감수제(High-range water-reducing admixtures, superplasticizers): 딱딱한 콘크리트 혼합물을 자유롭게 흐르는 상태로 만들어, 어려운 조건에서의 콘크리트 시공을 용이하게 하거나 혼합수 양을 줄여 강도를 높입니다.

촉진제(Accelerating admixtures): 콘크리트의 경화 속도를 빠르게 합니다.

지연제(Retarding admixtures): 콘크리트의 경화를 늦춰 작업 시간을 연장합니다.

작업성 개선제(Workability agents): 습한 콘크리트의 가소성(plasticity)을 높여 형틀에 쉽게 배치하고 마무리할 수 있도록 합니다.

수축 감소 첨가제(Shrinkage-reducing admixtures): 건조 수축과 그로 인한 균열을 줄입니다.

부식 억제제(Corrosion inhibitors): 도로 제설용 염료나 다른 부식 유발 화학 물질에 노출된 구조물의 철근 부식을 줄입니다.

동결 방지 첨가제(Freeze protection admixtures): 섭씨 -7도(화씨 20도)와 같은 낮은 온도에서도 콘크리트가 만족스럽게 경화되도록 합니다.

경화 지연 첨가제(Extended set-control admixtures): 콘크리트의 경화 반응을 최대 며칠까지 지연시킬 수 있습니다.

색상 첨가제(Coloring agents): 콘크리트의 색상을 변경하거나 조절하기 위해 사용되는 염료와 안료입니다.

---

퀴즈 1: 콘크리트의 혼합수(Mixing Water)
문제: 콘크리트용 혼합수에 대한 ASTM 표준 C1602의 요구 사항으로 옳지 않은 것은?

1. 혼합수는 유기물이 없어야 한다.
2. 혼합수는 염화물과 황산염이 없어야 한다.
3. 음용수는 콘크리트 제조에 적합하지 않다.
4. 혼합수는 점토가 없어야 한다.
정답: 3

보충 설명: 음용수(drinking water)는 전통적으로 콘크리트 제조에 적합한 것으로 간주됩니다. ASTM 표준 C1602는 혼합수가 유기물, 점토, 염화물, 황산염 등 유해 물질이 없어야 한다고 명시합니다.

퀴즈 2: 보결 시멘트 재료(Supplementary Cementitious Materials, SCMs)
문제: 다음 중 포졸란(pozzolan)에 해당하지 않는 것은?

1. 플라이 애시(Fly ash)
2. 실리카 퓸(Silica fume)
3. 고로 슬래그(Blast furnace slag)
4. 고반응성 메타카올린(High reactivity metakaolin)
정답: 3

보충 설명: 고로 슬래그(blast furnace slag)는 수경성 시멘트(hydraulic cement)에 해당하며, 포졸란(pozzolan)은 아닙니다. 포졸란은 수산화칼슘(calcium hydroxide)과 반응하여 시멘트화 화합물을 형성하는 재료입니다.

퀴즈 3: 첨가제(Admixtures)
문제: 다음 중 콘크리트의 작업성(workability)을 개선하기 위해 사용되는 첨가제가 아닌 것은?

1. 공기연행 첨가제(Air-entraining admixtures)
2. 감수제(Water-reducing admixtures)
3. 촉진제(Accelerating admixtures)
4. 고성능 감수제(Superplasticizers)
정답: 3

보충 설명: 촉진제(accelerating admixtures)는 콘크리트의 경화 속도를 빠르게 하는 데 사용되며, 작업성 개선과는 직접적인 관련이 없습니다. 작업성 개선에는 공기연행 첨가제, 감수제, 고성능 감수제 등이 사용됩니다.

퀴즈 4: 콘크리트의 수화(Hydration)
문제: 콘크리트의 수화(hydration) 과정에서 발생하는 현상으로 옳지 않은 것은?

1. 시멘트가 물과 반응하여 결정체를 형성한다.
2. 수화열(heat of hydration)이 발생한다.
3. 콘크리트가 팽창한다.
4. 과잉 물이 증발하면서 건조 수축(drying shrinkage)이 발생한다.
정답: 3

보충 설명: 콘크리트는 수화 과정에서 팽창하지 않고, 오히려 건조 수축(drying shrinkage)이 발생합니다. 수화열(heat of hydration)은 시멘트가 물과 반응할 때 발생하는 열입니다.

퀴즈 5: 콘크리트의 지속 가능성(Sustainability)
문제: 콘크리트의 지속 가능성을 높이기 위해 보결 시멘트 재료(SCMs)를 사용하는 주된 이유는?

1. 콘크리트의 강도를 크게 높이기 위해
2. 포틀랜드 시멘트의 사용량을 줄이기 위해
3. 콘크리트의 색상을 다양하게 하기 위해
4. 콘크리트의 경화 속도를 늦추기 위해
정답: 2

보충 설명: 보결 시멘트 재료(SCMs)는 포틀랜드 시멘트의 사용량을 줄이고, 다른 산업 공정에서 나오는 폐기물을 활용함으로써 콘크리트의 지속 가능성을 높입니다. 이는 에너지 집약적인 포틀랜드 시멘트 제조에 대한 의존도를 줄이는 효과가 있습니다.
