건축사 시험 준비: 경량 철골 구조 시공 실무 필수 체크리스트: 자주 발생하는 하자 예방 및 해결 방법

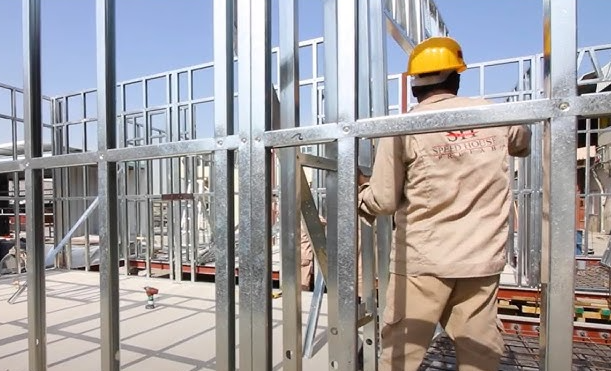

경량 게이지 강철 프레임 건설 (Light Gauge Steel Frame Construction)

이전 포스팅 보러가기 - 건축사 시험 준비: 건축가와 시공사를 위한 경량 철강 프레이밍 마스터 가이드: 설계 원리부터 시공 디테일까지

이전 포스팅 보러가기 - 건축사 시험 준비: 경량 게이지 강철 프레임의 모든 것: 장점, 도전 과제 및 미래 전망

현대 건축에서 경량 철골 구조(Light Gauge Steel Framing)는 혁신적인 건축 시스템으로 주목받고 있습니다. 이 구조 시스템은 전통적인 목구조의 장점을 계승하면서도 현대 건축의 요구사항을 충족시키는 진보된 해결책을 제시합니다. 본 글에서는 경량 철골 구조의 특성, 장단점, 그리고 실제 적용 사례를 통해 이 구조 시스템에 대한 포괄적인 이해를 도모하고자 합니다.

경량 철골 구조는 건축 산업에서 점차 중요성이 커지고 있는 구조 시스템으로, 특히 중소규모 건축물에서 그 활용도가 높아지고 있습니다. 이는 구조의 효율성, 시공성, 그리고 경제성이 최적의 균형을 이루고 있기 때문입니다. 이러한 맥락에서 경량 철골 구조의 주요 특징과 적용 방안을 상세히 살펴보겠습니다.



이번 글에 포함된 건축 전문 용어:

구조 관련 기본 용어
경량 철골 구조 (Light Gauge Steel Framing)
→ 얇은 강철 판재를 가공하여 만든 구조용 부재들로 이루어진 건축 구조 시스템
→ 주로 두께 0.8mm~2.0mm 정도의 강판을 사용

스터드 (Stud)
→ 벽체를 구성하는 수직 방향의 구조재
→ 목구조의 기둥 역할을 하는 부재

장선 (Joist)
→ 바닥이나 천장을 지지하는 수평 구조재
→ 쉽게 설명하면 바닥을 떠받치는 '뼈대'라고 생각하면 됨

열 관련 전문 용어
열전도율 (Thermal Conductivity)
→ 열이 잘 전달되는 정도를 나타내는 수치
→ 철골은 목재보다 열전도율이 약 400배 높음

열교현상 (Thermal Bridge)
→ 건물의 특정 부위를 통해 열이 빠르게 이동하는 현상
→ 쉽게 말해 '열이 새는 현상'

열교차단 (Thermal Break)
→ 열교현상을 막기 위해 단열재 등을 사용하는 방법
→ 예: 스티로폼 같은 단열재로 철골 부재를 감싸는 것

마감 관련 용어
외장재 (Sheathing)
→ 건물의 외부를 덮는 자재
→ 예: 석고보드, 합판 등

마감용 나사 (Finish Screws)
→ 표면이 깔끔하게 보이도록 머리가 작게 만들어진 특수 나사
→ 일반 나사와 달리 마감재를 손상시키지 않음

성능 관련 용어
불연성 구조 (Noncombustible Construction)
→ 불에 타지 않는 재료로 만든 구조
→ 화재 안전성이 요구되는 건물에 필수

차음성 (Sound Resistance)
→ 소리를 차단하는 능력
→ 높을수록 방음이 잘 됨

실무적 중요 용어
중심간격 (On Center Spacing)
→ 구조재의 중심에서 중심까지의 거리
→ 보통 16인치(400mm) 또는 24인치(600mm)로 설계

치수 안정성 (Dimensional Stability)
→ 온도나 습도 변화에 따른 재료의 크기 변화 정도
→ 철골은 목재보다 치수 변화가 매우 적음

---

경량 철골 구조의 장단점 (Light Gauge Steel Framing)

경량 철골 구조는 목조 경량 구조가 가지고 있는 대부분의 장점들을 공유합니다. 이 구조는 다용도성(versatile)과 유연성(flexible)을 가지고 있으며, 단순하고 저렴한 공구만으로도 시공이 가능합니다. 또한 설비(utilities)와 단열재(thermal insulation)를 위한 내부 공간을 제공하며, 매우 다양한 외부 및 내부 마감재를 사용할 수 있습니다. 추가적으로, 철골 구조는 건축법규에서 요구하는 불연성 구조(noncombustible construction)가 필요한 건물에도 사용될 수 있어, 더 큰 규모의 건물이나 화재에 대한 높은 저항성이 요구되는 용도의 건물에도 적용이 가능합니다.

철골 구조 부재는 구조적으로 동등한 목재 부재보다 무게가 현저히 가볍습니다. 이러한 장점은 철골 스터드(studs), 장선(joists), 서까래(rafters)의 간격을 16인치(400mm) 중심간격 대신 24인치(600mm) 중심간격으로 설치할 수 있어 더욱 강화됩니다. 경량 철골 장선과 서까래는 같은 깊이의 2인치(50mm) 목재 부재보다 약간 더 긴 거리를 걸칠 수 있습니다. 철골 부재들은 목재 부재들보다 더 직선적이고 균일하며, 습도 변화에 영향을 받지 않기 때문에 치수 안정성이 훨씬 뛰어납니다. 특히 해안가 지역에서 장기간 수분에 노출될 경우 부식(corrode)될 수 있지만, 철골 구조 부재는 흰개미나 부패의 피해를 받지 않습니다.

조적조 벽체나 칸막이와 비교했을 때, 철골 스터드로 구성된 동등한 벽체와 칸막이는 무게가 훨씬 가볍고, 단열이 용이하며, 전기 배선과 배관, 난방 설비의 설치가 훨씬 수월합니다. 철골 구조는 건식 공법이기 때문에 조적 공사가 어려운 습하거나 추운 날씨 조건에서도 시공이 가능합니다. 하지만 조적벽은 철골구조 벽체보다 훨씬 더 견고하고 차음성(sound resistance)이 우수합니다.

이전 포스팅 보러가기 - 건축사 시험 준비: 건축가와 시공사를 위한 경량 철강 프레이밍 마스터 가이드: 설계 원리부터 시공 디테일까지

이전 포스팅 보러가기 - 건축사 시험 준비: 경량 게이지 강철 프레임의 모든 것: 장점, 도전 과제 및 미래 전망



경량 철골 구조의 열전도 특성과 해결방안

경량 철골 구조 부재의 열전도율(thermal conductivity)은 목재에 비해 훨씬 높습니다. 추운 지역에서는 경량 철골 구조를 시공할 때 반드시 열교차단(thermal breaks)을 상세하게 고려해야 합니다. 열교차단이란 발포 플라스틱 외피(foam plastic sheathing) 또는 스터드와 외피 사이의 단열 간격재(insulating edge spacers)와 같이 열 흐름에 대한 저항성이 높은 재료를 사용하여 철골 부재를 통한 급격한 열손실을 방지하는 것을 말합니다.

이러한 열교차단 조치가 없다면:

벽체나 지붕의 열성능(thermal performance)이 크게 저하됩니다.
에너지 손실(energy losses)이 상당히 증가합니다.
구조체 내부 공간이나 건물 내부 표면에 수분 응결(moisture condensation)이 발생할 수 있으며, 이로 인해:
자재 손상(damage to materials)
곰팡이와 흰곰팡이의 성장(growth of mold and mildew)
표면 마감재의 변색(discoloration)이 발생할 수 있습니다.

구조체의 모든 부분에서 과도한 열흐름을 차단하기 위한 상세 설계에 특별한 주의를 기울여야 합니다. 예를 들어, 철골조 주택의 처마(eave)부분에서는, 천장 장선(ceiling joists)이 따뜻한 실내 천장으로부터 차가운 처마까지 길이 방향으로 열을 쉽게 전도하게 됩니다. 이를 방지하기 위해서는 천장 마감재와 장선 사이에 단열 간격재나 발포 단열판(foam insulation boards)을 반드시 사용해야 합니다.

경량 철골 구조와 건축법규 (Light Gauge Steel Framing and the Building Codes)

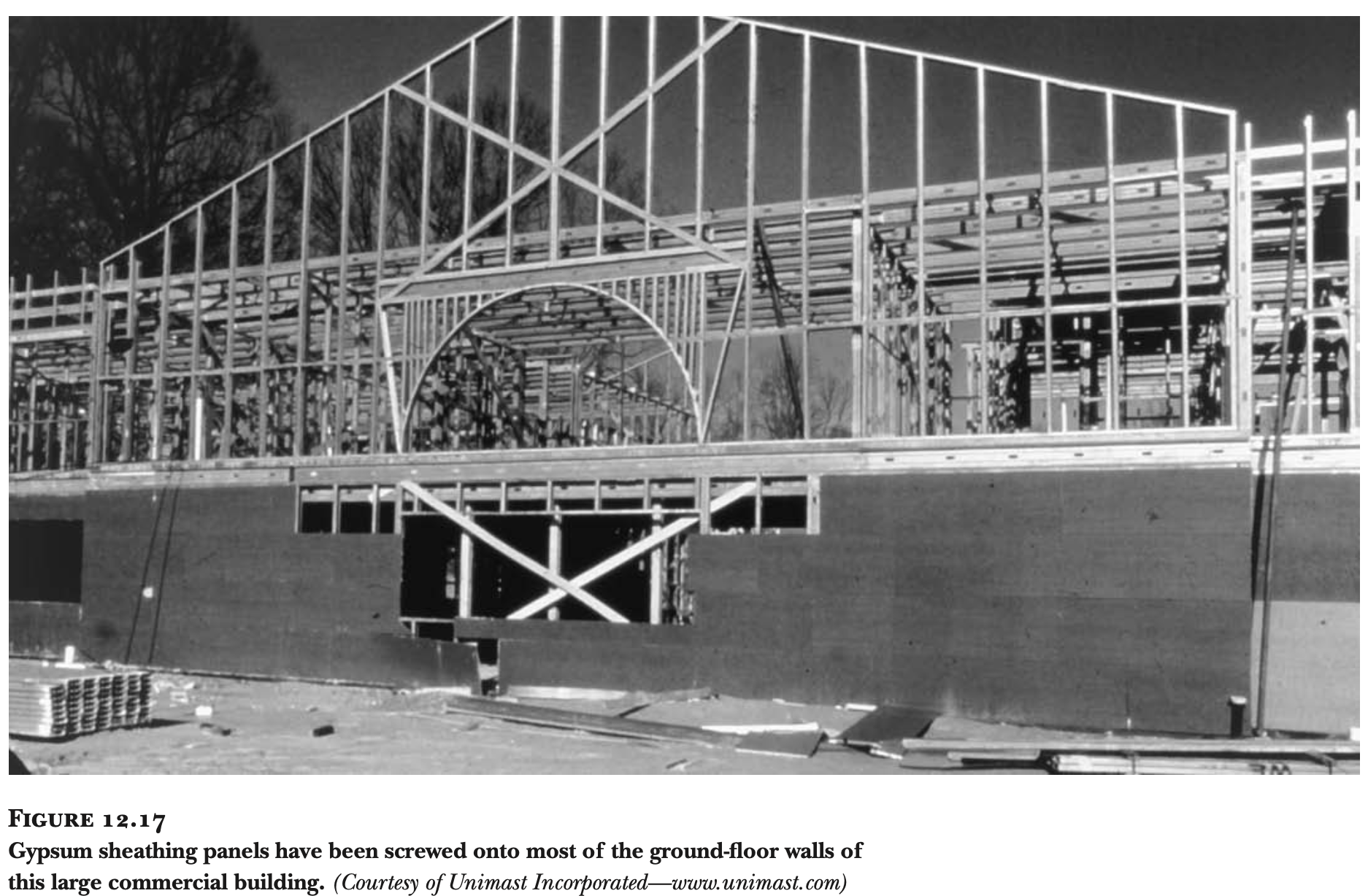

경량 철골 구조 부재(light gauge steel framing members)는 불에 타지는 않지만, 화재 시 발생하는 열에 노출되면 구조적 강도(structural strength)와 강성(stiffness)이 급격히 저하됩니다. 따라서 건축법규(building code)의 요구사항에 따라 반드시 내화 처리가 되어야 합니다. 석고 외장재(gypsum sheathing)와 석고보드(gypsum wallboard) 또는 플라스터(plaster)를 사용하여 적절한 내화 보호가 이루어지면, 그림 1.2의 건축법규 표에서 보여지는 것처럼 Type I 또는 Type II 구조로 분류될 수 있습니다. 이러한 분류를 통해 다양한 유형과 규모의 건물에 경량 철골 구조를 적용할 수 있게 됩니다.

국제 건축법규 위원회(International Code Council)는 단독주택 및 2세대 주택을 위한 국제 주거용 건축법규(International Residential Code)에 철골조 주거 건축을 위한 규정적 요구사항(prescriptive requirements)을 포함시켰습니다. 많은 경우, 이러한 요구사항들은 구조 테이블(structural tables)과 표준 상세(standard details)를 포함하고 있어, 목조 경량 구조와 마찬가지로 건설업자들이 엔지니어나 건축가의 도움 없이도 경량 철골 구조 주택을 설계하고 시공할 수 있게 합니다.

경량 철골 구조의 마감 처리 (Finishes for Light Gauge Steel Framing)

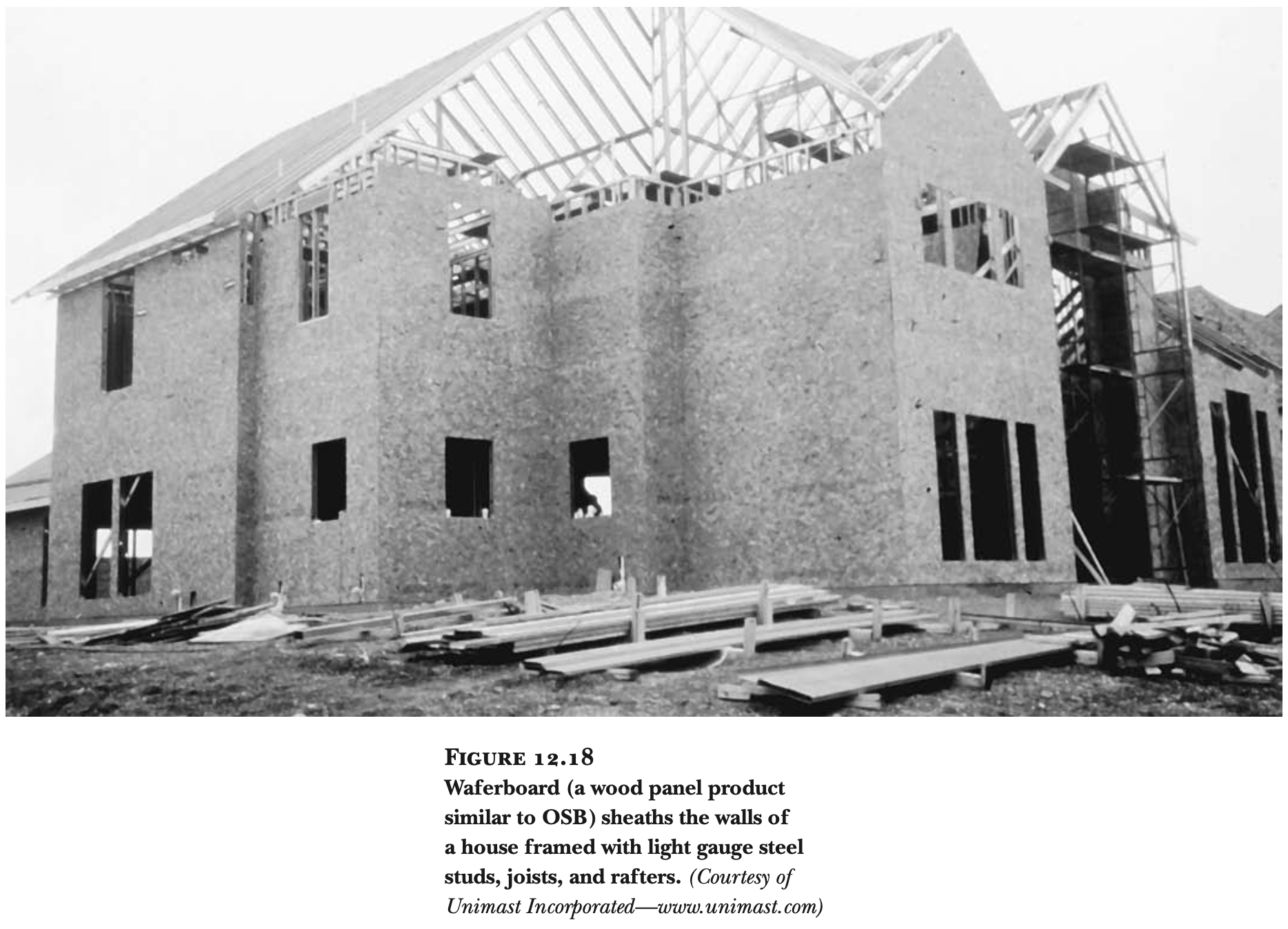

목조 경량 구조(wood light frame construction)에 사용되는 모든 외부 및 내부 마감재(exterior or interior finish material)는 경량 철골 구조(light gauge steel frame construction)에도 적용이 가능합니다. 다만, 중요한 차이점이 있습니다.

[주요 차이점]

목구조: 마감재를 못(nails)으로 고정
철골구조: 반드시 나사(screws)만을 사용해야 함
[목재 트림(Wood trim) 부착 방법]

특수 마감용 나사(special finish screws) 사용
이는 마감못(finish nails)과 유사한 용도
특징: 매우 작은 머리(very small heads)를 가진 나사 사용

결론적으로, 경량 철골 구조는 현대 건축에서 매우 중요한 구조 시스템으로 자리잡았습니다. 목구조의 장점을 유지하면서도 더 나은 내구성, 불연성, 그리고 다양한 적용성을 제공합니다. 다만, 열전도성과 관련된 문제는 적절한 설계와 시공 방법을 통해 반드시 해결되어야 합니다. 이러한 특성들을 충분히 이해하고 적절한 시공 방법을 적용한다면, 경량 철골 구조는 안전하고 효율적인 건축 솔루션이 될 것입니다.



이번 포스팅에 다룬 내용에 대한 퀴즈: ARE 5.0 시험 준비

경량 철골 구조에서 열교현상(Thermal Bridge)을 최소화하기 위한 가장 효과적인 방법은?
a) 스터드 간격을 좁게 설계한다
b) 더 두꺼운 강재를 사용한다
c) 열교차단재를 설치하고 연속적인 단열층을 형성한다
d) 외장재의 두께를 증가시킨다

경량 철골 구조의 스터드 중심간격(On Center Spacing)으로 가장 일반적인 것은?
a) 12인치(300mm)
b) 16인치(400mm)
c) 28인치(700mm)
d) 32인치(800mm)

다음 중 경량 철골 구조의 장점이 아닌 것은?
a) 높은 내화성능
b) 우수한 치수안정성
c) 뛰어난 단열성능
d) 빠른 시공속도

경량 철골 구조에서 외장재 시공 시 가장 중요한 고려사항은?
a) 외장재의 색상
b) 적절한 파스너(나사) 선택과 간격
c) 외장재의 두께
d) 외장재의 브랜드

경량 철골 구조의 시공 순서로 올바른 것은?
a) 외장재 → 방습층 → 단열재 → 스터드 설치
b) 스터드 설치 → 단열재 → 방습층 → 외장재
c) 스터드 설치 → 외장재 → 방습층 → 단열재
d) 방습층 → 스터드 설치 → 외장재 → 단열재

정답 및 해설

정답: c
해설: 열교현상은 경량 철골 구조의 주요 단점 중 하나입니다. 열교차단재를 설치하고 연속적인 단열층을 형성하는 것이 가장 효과적인 해결방법입니다. 스터드 간격을 좁히거나 강재 두께를 늘리는 것은 오히려 열교현상을 악화시킬 수 있습니다.

정답: b
해설: 16인치(400mm) 간격은 가장 일반적인 스터드 중심간격입니다. 이는 건축자재의 표준 크기와 구조적 효율성을 고려한 최적의 간격으로, 북미 건축에서 표준으로 사용됩니다.

정답: c
해설: 경량 철골 구조는 철의 높은 열전도율로 인해 단열성능이 떨어지는 것이 단점입니다. 이는 추가적인 단열 처리를 통해 보완해야 합니다. 나머지 항목들은 모두 경량 철골 구조의 장점입니다.

정답: b
해설: 외장재 시공 시 적절한 파스너(나사)의 선택과 간격은 구조적 안정성과 마감의 품질을 결정하는 핵심 요소입니다. 잘못된 파스너 사용은 외장재의 파손이나 구조적 문제를 일으킬 수 있습니다.

정답: b
해설: 올바른 시공 순서는 구조체(스터드) 설치 → 단열재 충진 → 방습층 설치 → 외장재 시공입니다. 이 순서는 수분 관리와 단열 성능 확보를 위해 매우 중요합니다.
