강철 구조물의 내화 처리 (Fireproofing of Steel Framing)

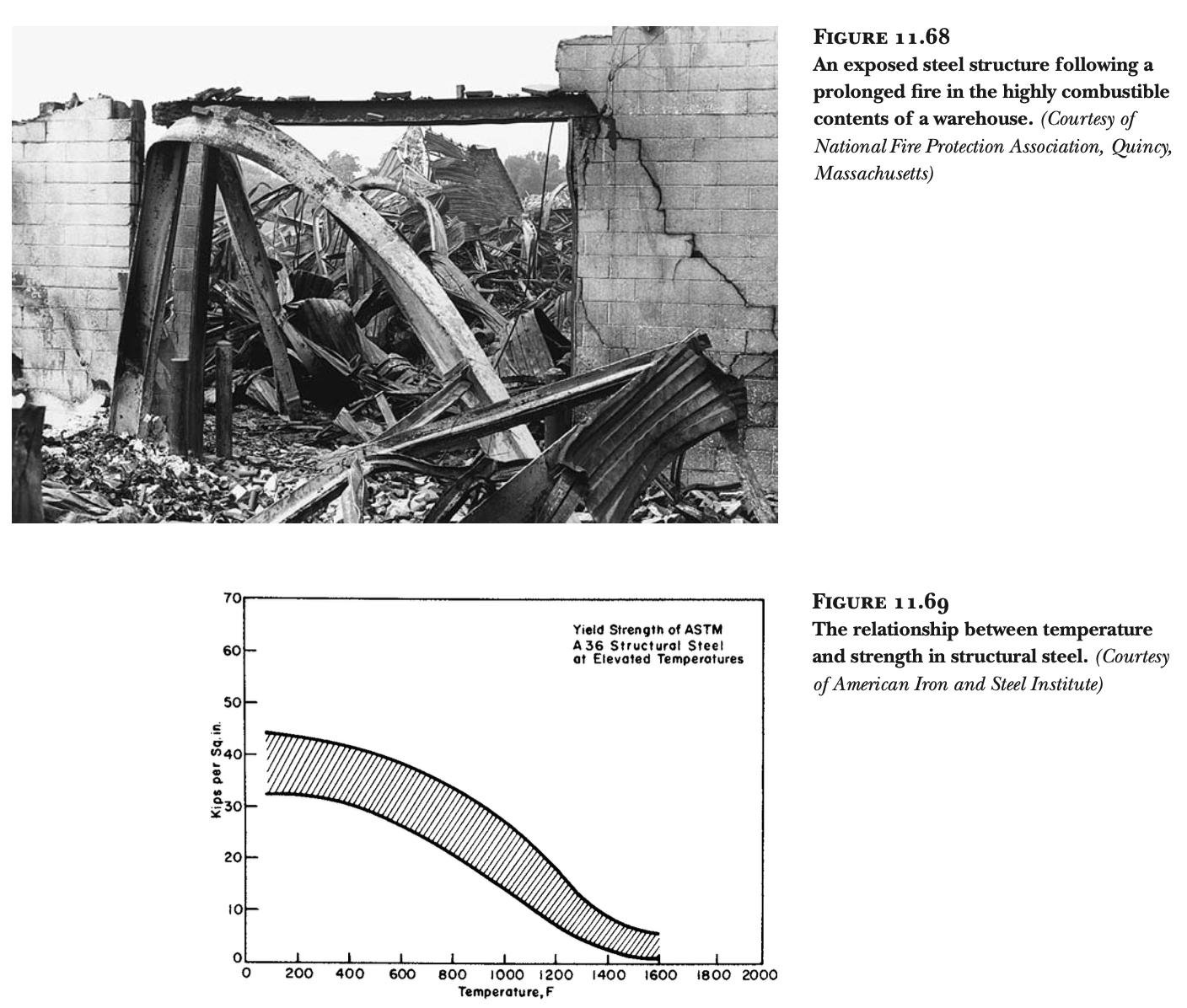

건물 화재의 온도는 강철을 녹일 정도로 높지는 않지만, 구조적 붕괴를 일으킬 만큼 강철을 약화시키기에는 충분합니다 (그림 11.68 및 11.69 참조). 이러한 이유로, 건축 법규에서는 일반적으로 노출된 강철 구조물의 사용을 1층에서 5층 사이의 건물로 제한하고 있습니다. 이는 화재 발생 시 신속한 대피가 가능한 높이입니다. 그러나 더 높은 건물의 경우, 건물 전체가 완전히 대피되고 화재가 진압되거나 자연 소화될 때까지 강철 구조물을 열로부터 보호할 필요가 있습니다.

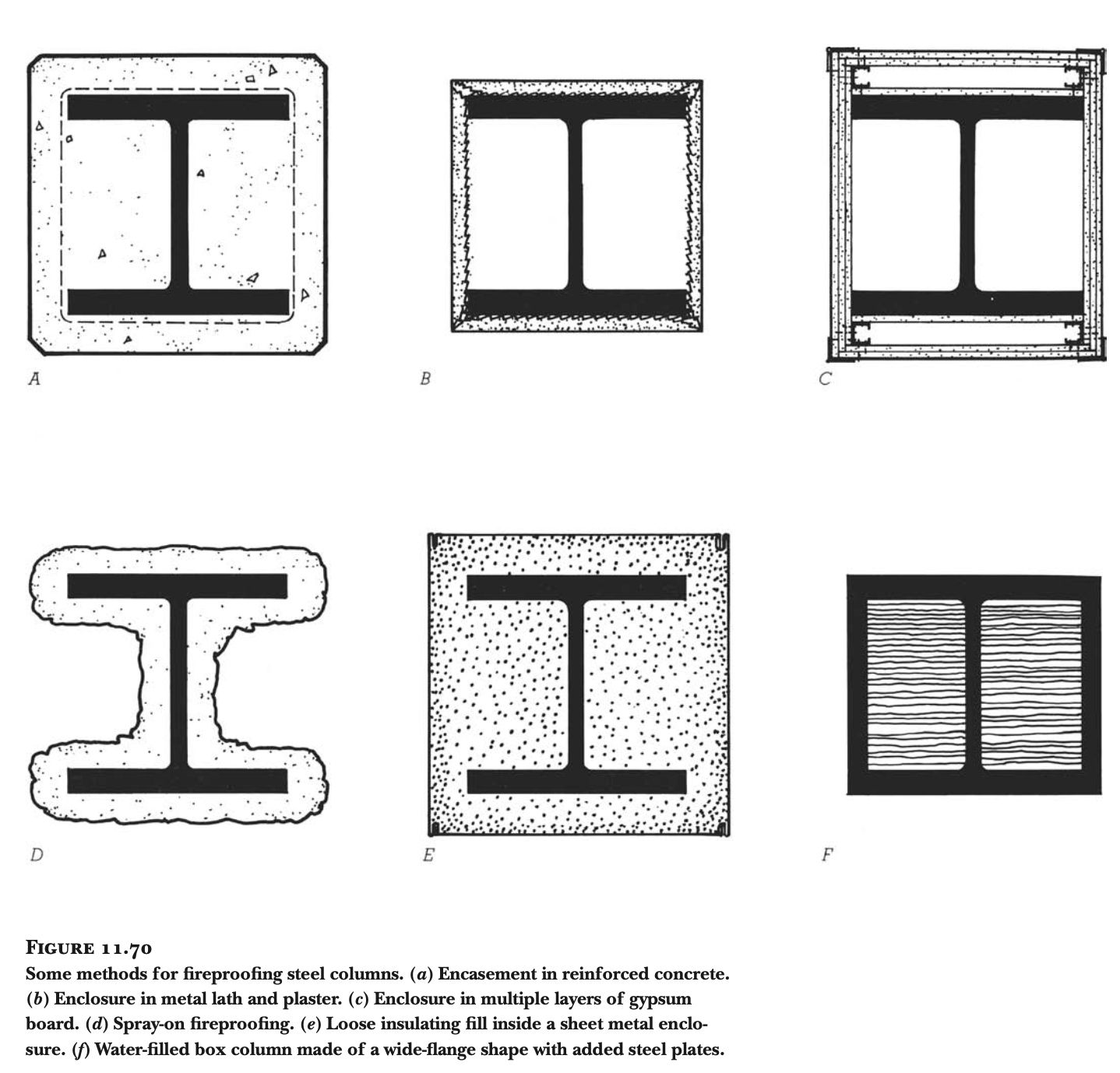

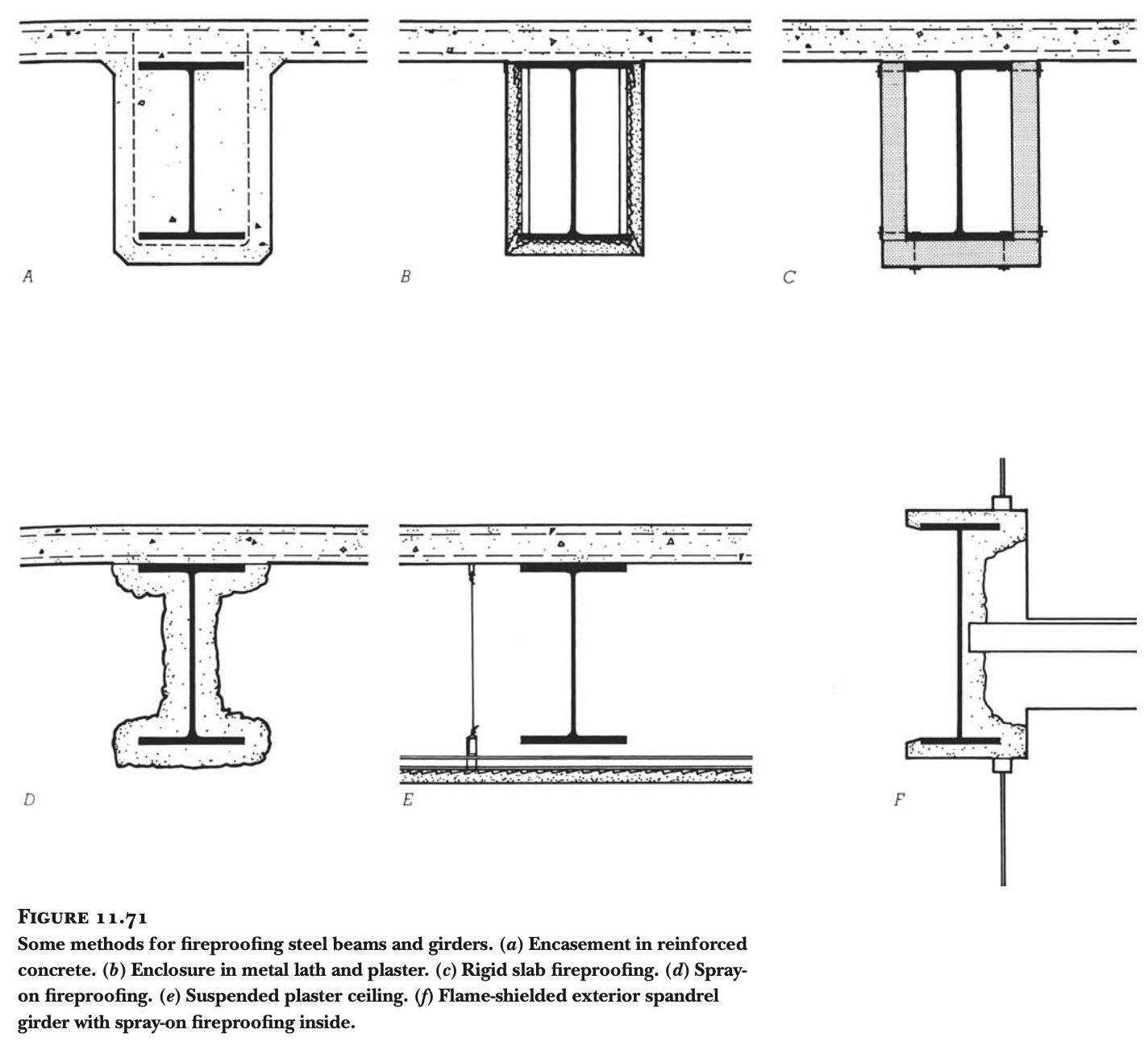

강철 구조물의 내화 처리 (fireproofing)는 - 사실 '화재 방호'(fire protection)라는 용어가 더 정확할 수 있습니다 - 원래 강철 보와 기둥을 벽돌 조적이나 타설 콘크리트로 감싸는 방식으로 이루어졌습니다 (그림 11.70 및 11.71 참조). 이러한 무거운 피복재는 효과적이었습니다. 그 큰 질량으로 열을 흡수하고, 모르타르와 콘크리트의 탈수 과정을 통해 일부 열을 분산시켰기 때문입니다. 하지만 이 무거운 피복재는 강철 구조물이 지탱해야 할 하중을 상당히 증가시켰고, 이는 결과적으로 구조물의 무게와 비용을 증가시켰습니다.

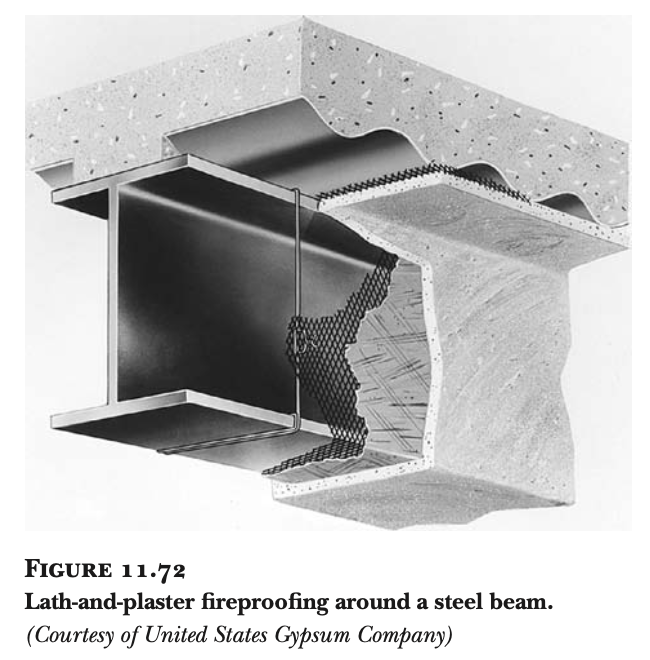

이에 따라 더 가벼운 내화 처리 방법을 찾게 되었고, 첫 번째로 개발된 것이 강철 부재 주위를 얇은 금속 라스(metal lath)와 플라스터로 감싸는 방식이었습니다 (그림 11.70-11.72 참조). 이 방식의 효과는 석고 플라스터에서 결정수를 탈수시키는 데 필요한 많은 양의 열에서 비롯됩니다. 최근에는 무게를 더욱 줄이고 열 절연 특성을 높이기 위해 모래 대신 질석(vermiculite)과 같은 경량 골재를 사용한 플라스터가 사용되고 있습니다.

이 내화 처리 방법들에 대해 좀 더 자세히 설명드리겠습니다:

벽돌 조적 및 타설 콘크리트 피복:
이 방법은 강철 구조물을 완전히 감싸는 방식으로, 매우 효과적이지만 무겁습니다. 화재 시 열을 흡수하고, 모르타르와 콘크리트의 수분이 증발하면서 열을 분산시킵니다. 하지만 건물 전체 무게를 크게 증가시켜 구조물에 부담을 줍니다.

금속 라스와 플라스터 피복:
이는 더 가벼운 대안으로, 강철 부재 주위에 얇은 금속망(라스)을 설치하고 그 위에 플라스터를 바릅니다. 석고 플라스터에 포함된 결정수가 화재 시 증발하면서 열을 흡수하여 강철을 보호합니다.

경량 골재를 사용한 플라스터:
최신 기술로, 모래 대신 질석과 같은 가벼운 재료를 사용합니다. 이는 무게를 더욱 줄이면서도 열 절연 효과를 높입니다.

이러한 내화 처리 방법들은 화재 발생 시 강철 구조물이 급격히 약화되는 것을 방지하여 건물 사용자들이 안전하게 대피할 시간을 확보하고, 소방대원들이 화재를 진압할 수 있는 시간을 벌어줍니다.

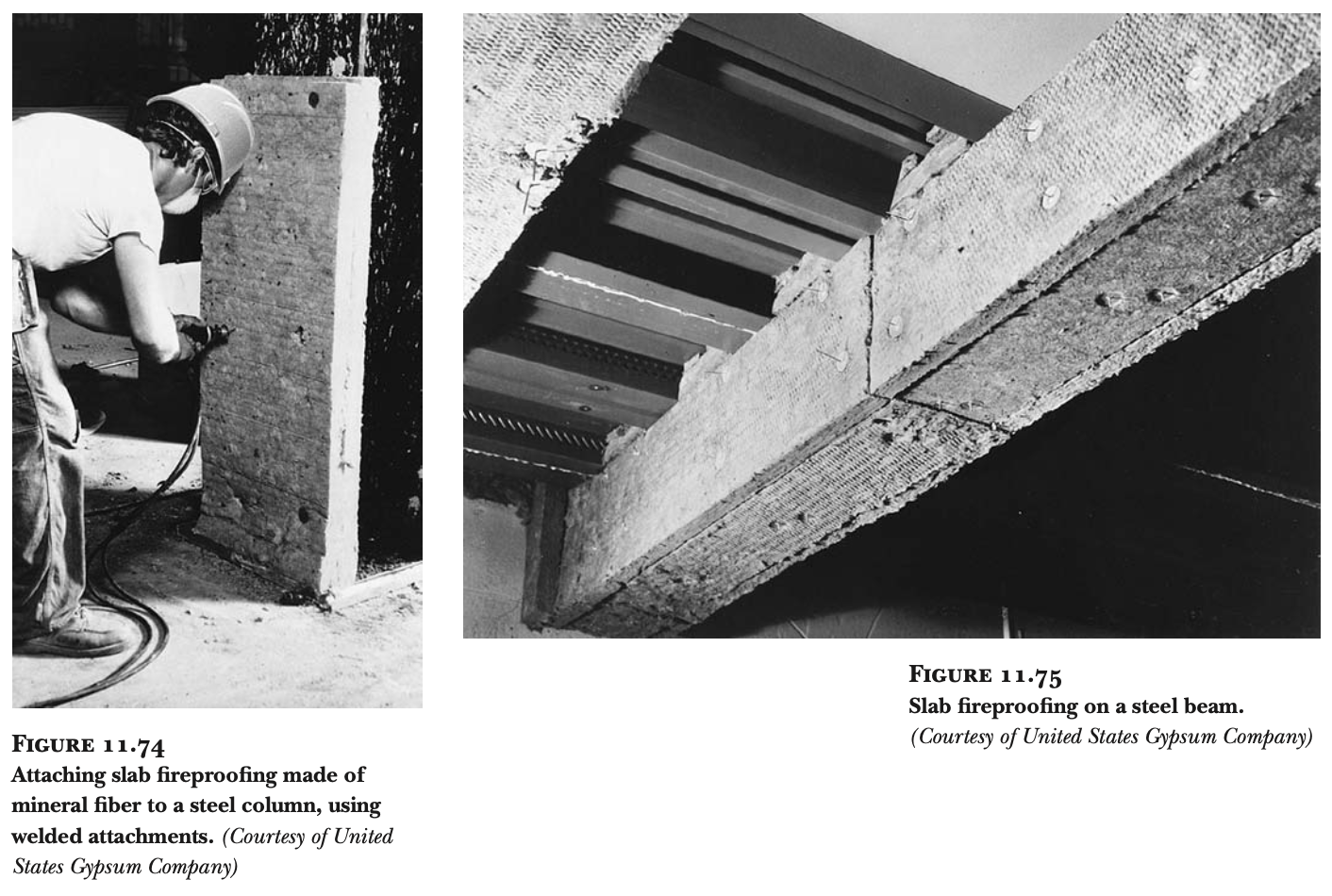

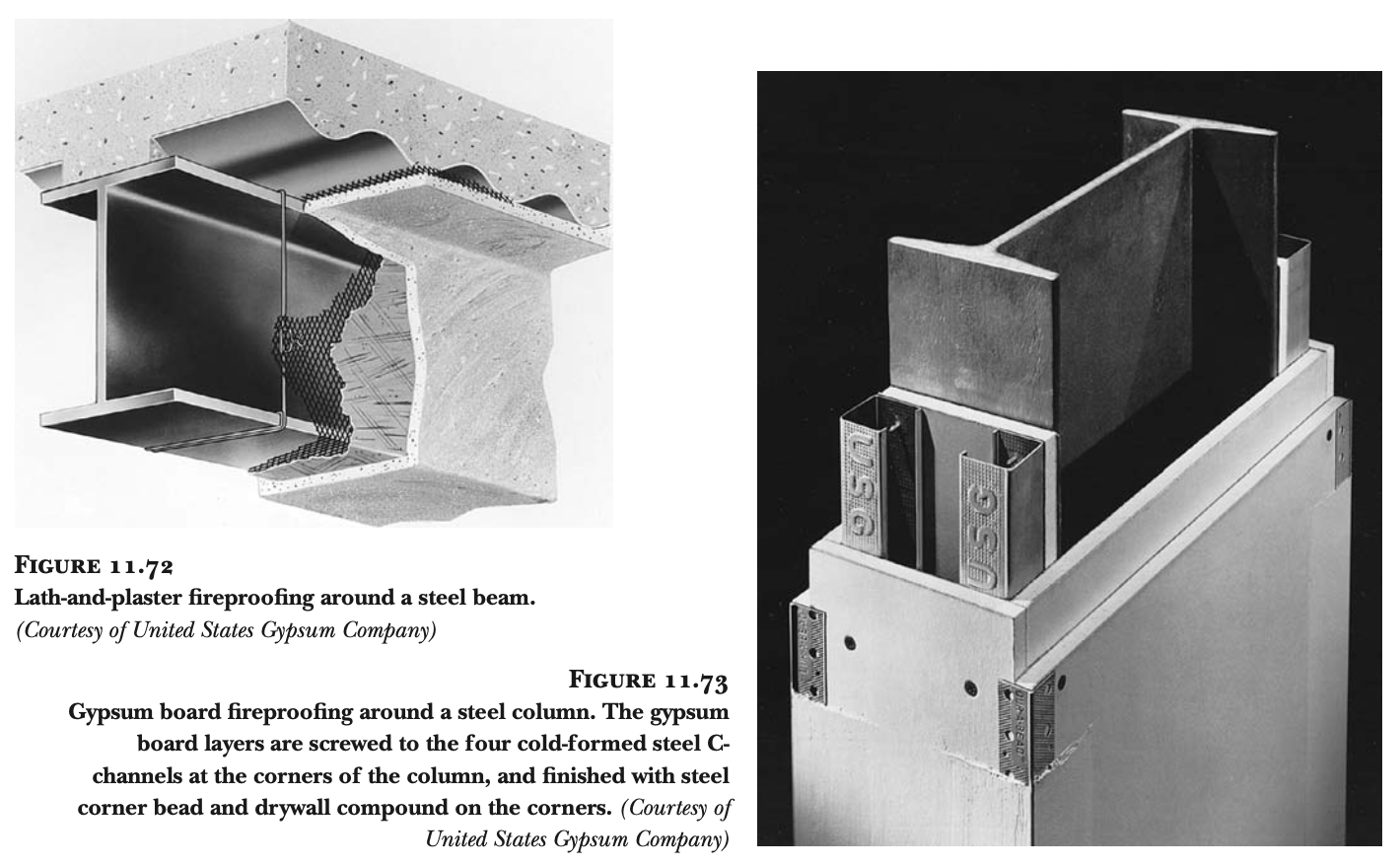

오늘날의 설계자들은 더욱 가벼운 내화 처리 기술들 중에서 선택할 수 있습니다. 플라스터를 이용한 내화 처리는 대부분 석고 보드나 다른 내화성 재료로 만든 보와 기둥 외피로 대체되었습니다 (그림 11.70-11.75 참조). 이러한 재료들은 강철 구조물 주위에 기계적으로 고정되며, 석고 보드의 경우에는 건물 내부의 마감 표면 역할도 할 수 있습니다.

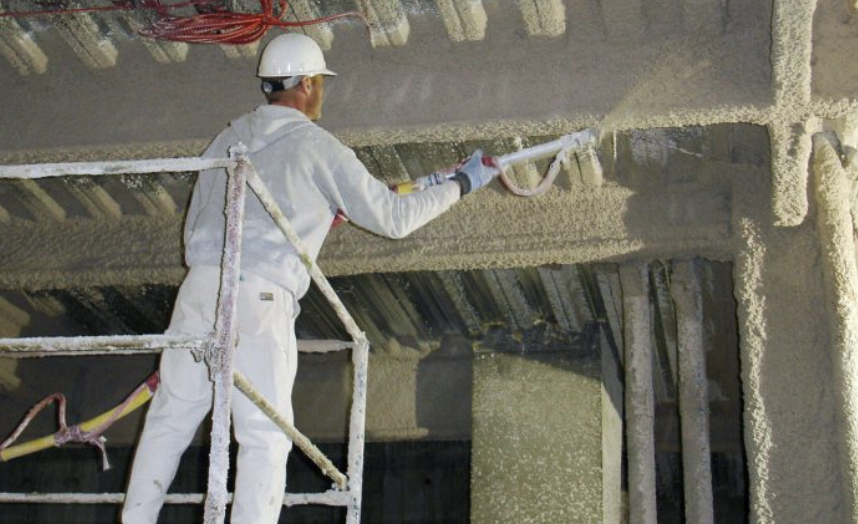

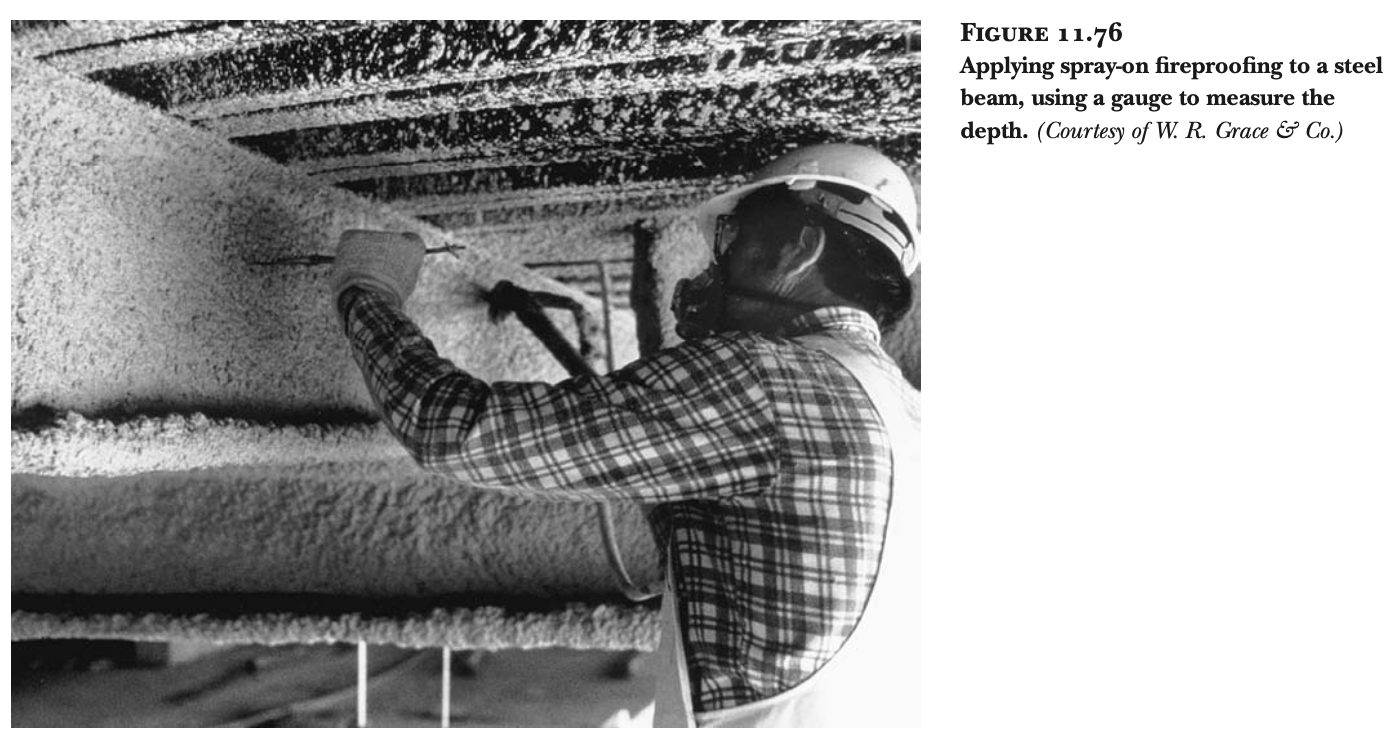

내화 처리 재료가 마감 표면 역할을 할 필요가 없는 경우, 분무 도포형 내화 재료(spray-applied fire-resistive materials, SFRM)가 가장 널리 사용되고 있습니다. 이는 일반적으로 '분무식 내화 처리'(spray-applied fireproofing)라고 불립니다. 이 재료들은 주로 섬유와 결합제의 혼합물이나 시멘트 계열의 혼합물로 구성되며, 필요한 두께로 강철 위에 분무됩니다 (그림 11.76 참조).

이러한 제품들의 무게는 대략 입방 피트당 12에서 40파운드(입방 미터당 190-640kg) 사이입니다. 가벼운 재료들은 취약하여 마감재로 덮어야 하지만, 더 밀도가 높은 재료들은 일반적으로 더 내구성이 좋습니다. 모든 분무식 재료들은 주로 장시간 동안 강철을 고온으로부터 절연하는 방식으로 작용합니다. 이 방식은 보통 가장 경제적인 강철 내화 처리 형태입니다.

분무식 내화 처리는 대개 현장에서 강철 구조물이 세워지고 부재 간 연결이 완료된 후에 적용됩니다. 또한 제작 공장에서도 적용될 수 있는데, 이 경우 통제된 환경 조건과 강철 부재에 대한 더 쉬운 접근성으로 인해 더 빠르고 일관된 품질의 시공이 가능합니다.

2001년 테러리스트들이 항공기를 맨해튼의 세계무역센터 쌍둥이 빌딩에 충돌시켰을 때, 건물의 강철 구조 부재에 적용된 내화 처리가 비행기 충돌의 충격으로 탈락되었습니다. 이로 인해 이 구조물들이 충돌 후 발생한 화재의 열에 취약해졌고, 이는 결국 두 건물의 붕괴의 주요 원인으로 여겨집니다. 이러한 사고에 대응하여, 국제 건축 법규(International Building Code)는 현재 소방관 접근 레벨에서 75피트(23m) 이상 높이에 사용되는 층이 있는 건물에 사용되는 분무식 내화 처리에 대해 더 높은 접착 강도를 요구하고 있습니다.

추가 설명:

석고 보드와 내화성 재료 외피:
이 방법은 플라스터보다 가볍고 시공이 쉽습니다.
석고 보드는 내화성이 뛰어나며, 결정수 증발을 통해 열을 흡수합니다.
마감재 역할도 할 수 있어 경제적입니다.

분무 도포형 내화 재료(SFRM):
가장 흔히 사용되는 현대적 내화 처리 방법입니다.
섬유와 결합제 혼합물: 가볍지만 취약할 수 있습니다.
시멘트 계열 혼합물: 더 무겁지만 내구성이 좋습니다.
열 절연 원리로 작동하여 강철을 고온으로부터 보호합니다.

현장 시공 vs 공장 시공:
현장 시공: 구조물 조립 후 적용, 유연성 있음
공장 시공: 품질 관리가 용이하고 시공 속도가 빠름

9/11 사건 이후의 변화:
충격에 의한 내화 처리 탈락이 건물 붕괴의 주요 원인으로 지목
높은 건물에 대한 더 강화된 내화 처리 기준 도입

이러한 다양한 내화 처리 방법들은 각각의 장단점이 있으며, 건물의 용도, 높이, 예산 등을 고려하여 적절한 방법을 선택해야 합니다. 내화 처리는 화재 시 건물 사용자의 안전과 구조물의 안정성을 확보하는 데 매우 중요한 역할을 합니다.

강철 구조물을 위한 최신 세대의 내화 처리 기술은 설계자들에게 새로운 가능성을 제시합니다. 팽창성 매스틱(intumescent mastics)과 팽창성 도료(intumescent paints)는 화재 위험이 낮거나 중간 정도인 상황에서 강철 구조 요소를 노출된 상태로 유지할 수 있게 해주는 얇은 코팅입니다. 이 코팅들은 화재에 노출되면 팽창하여 두껍고 안정적인 탄화층을 형성하며, 이는 코팅의 두께에 따라 다양한 시간 동안 강철을 화재의 열로부터 절연시킵니다. 대부분의 팽창성 코팅은 다양한 색상으로 제공되며, 다른 색상이 필요한 경우 일반 페인트의 기초 코팅으로도 사용될 수 있습니다.

건물 외부에 노출된 강철 박스 또는 튜브 기둥에만 적용 가능한 꽤 특수한 기술도 있습니다. 이는 기둥 내부를 물과 부동액으로 채우는 방법입니다 (그림 11.70f 참조). 화재로 인해 기둥의 한 부분에 가해진 열은 내부 액체의 대류 현상을 통해 기둥 전체로 분산됩니다.

화재 시 다양한 상황에서 강철 부재가 도달할 온도를 계산하기 위한 수학적, 컴퓨터 기반 기술들이 개발되었습니다. 이를 통해 설계자는 부재를 보호하는 다양한 방법을 실험할 수 있으며, 여기에는 건물 외부에 노출된 상태로 부재를 남겨둘 수 있게 하는 금속 화염 방패(metal flame shields)도 포함됩니다 (그림 11.71f 참조).

추가 설명:

팽창성 매스틱과 팽창성 도료:
이는 최신 내화 처리 기술로, 얇은 코팅 형태로 적용됩니다.
화재 시 팽창하여 두꺼운 탄화층을 형성합니다.
장점: a) 강철 구조물의 미적 외관을 유지할 수 있습니다. b) 다양한 색상으로 제공되어 디자인의 자유도가 높습니다. c) 화재 위험이 낮거나 중간 정도인 건물에 적합합니다.
작동 원리: 열을 받으면 팽창하여 강철을 보호하는 절연층을 형성합니다.

물과 부동액을 이용한 내화 처리:
특수한 경우에 사용되는 방법입니다.
적용 대상: 건물 외부에 노출된 박스형 또는 튜브형 강철 기둥
작동 원리: 내부의 액체가 열을 전체 기둥으로 분산시켜 국부적인 과열을 방지합니다.
장점: 효과적인 열 분산 방식이지만, 적용 범위가 제한적입니다.

컴퓨터 기반 화재 시뮬레이션:
목적: 화재 시 강철 부재의 온도 예측
활용: 다양한 내화 처리 방법의 효과를 시뮬레이션할 수 있습니다.

금속 화염 방패: 이는 시뮬레이션을 통해 검증된 방법 중 하나로, 강철 부재를 외부에 노출된 상태로 유지하면서도 보호할 수 있습니다.
이러한 최신 기술들은 건축가와 엔지니어들에게 더 많은 설계 옵션을 제공합니다. 이를 통해 안전성을 유지하면서도 미적으로 우수한 건물을 설계할 수 있게 되었습니다. 각 방법은 특정 상황과 요구 사항에 따라 선택되며, 건물의 용도, 위치, 디자인 목표 등을 종합적으로 고려하여 결정됩니다.

강철 구조물의 내화 처리 기술은 지속적으로 발전하고 있으며, 이는 건축가와 엔지니어들에게 더욱 다양하고 혁신적인 설계 옵션을 제공합니다. 팽창성 코팅, 첨단 컴퓨터 시뮬레이션, 그리고 새로운 내화 재료의 개발은 안전성을 유지하면서도 미적으로 우수한 건물을 설계할 수 있게 해줍니다. 이러한 기술의 진보는 현대 건축에서 강철 구조물의 활용 범위를 넓히고, 더 안전하고 효율적이며 아름다운 건축물을 만들어내는 데 크게 기여하고 있습니다.

다음 시간에는 "Longer Spans in Steel" (강철을 이용한 더 긴 스팬)이라는 주제를 다룰 예정입니다. 이 주제에서는 강철의 특성을 활용하여 어떻게 더 넓은 공간을 만들어낼 수 있는지, 그리고 이러한 긴 스팬 구조가 현대 건축에서 어떤 의미를 갖는지에 대해 살펴볼 것입니다. 강철의 장경간 구조는 대형 공공 건물, 스포츠 시설, 공항 등에서 중요한 역할을 하며, 이는 현대 건축의 또 다른 혁신적인 측면을 보여줄 것입니다.

이번 포스팅에 다룬 내용에 대한 퀴즈: ARE 5.0 시험 준비

강철 구조물의 내화 처리에서 '분무식 내화 처리'(spray-applied fireproofing)의 주요 장점은 무엇인가?
a) 높은 미적 가치
b) 경제성
c) 영구적인 내구성
d) 쉬운 제거 및 교체

다음 중 팽창성 도료(intumescent paint)의 작동 원리로 가장 적절한 것은?
a) 열을 흡수하여 증발한다
b) 화재 시 팽창하여 절연층을 형성한다
c) 화학 반응을 통해 불을 끈다
d) 강철의 녹는점을 높인다

건물 외부에 노출된 강철 박스 또는 튜브 기둥에 적용 가능한 특수한 내화 처리 방법은?
a) 석고 보드로 감싸기
b) 벽돌 조적으로 덮기
c) 물과 부동액으로 내부 채우기
d) 팽창성 매스틱 도포하기

9/11 테러 이후, 국제 건축 법규(International Building Code)에서 강화된 내화 처리 요구사항은?
a) 모든 건물에 콘크리트 피복 의무화
b) 높은 건물의 분무식 내화 처리에 대한 접착 강도 증가
c) 모든 강철 구조물에 팽창성 도료 사용 의무화
d) 내화 처리 두께 2배 증가

컴퓨터 기반 화재 시뮬레이션 기술의 주요 목적은?
a) 건물의 미적 가치 향상
b) 화재 발생 가능성 예측
c) 화재 시 강철 부재의 온도 예측
d) 소방 설비의 효율성 테스트

정답 및 보충 설명:

정답: b) 경제성
설명: 분무식 내화 처리는 일반적으로 가장 경제적인 강철 내화 처리 형태입니다. 빠르고 효율적으로 적용할 수 있으며, 다른 방법들에 비해 비용 효율적입니다.

정답: b) 화재 시 팽창하여 절연층을 형성한다
설명: 팽창성 도료는 화재 발생 시 열을 받아 팽창하여 두꺼운 탄화층을 형성합니다. 이 층이 강철을 화재의 열로부터 절연시키는 역할을 합니다.

정답: c) 물과 부동액으로 내부 채우기
설명: 이 특수한 방법은 외부에 노출된 강철 박스 또는 튜브 기둥의 내부를 물과 부동액으로 채워 화재 시 열을 분산시키는 기술입니다.

정답: b) 높은 건물의 분무식 내화 처리에 대한 접착 강도 증가
설명: 9/11 사건 이후, 소방관 접근 레벨에서 75피트(23m) 이상 높이에 사용되는 층이 있는 건물의 분무식 내화 처리에 대해 더 높은 접착 강도를 요구하게 되었습니다.

정답: c) 화재 시 강철 부재의 온도 예측
설명: 컴퓨터 기반 화재 시뮬레이션 기술은 화재 시 다양한 상황에서 강철 부재가 도달할 온도를 계산하기 위해 사용됩니다. 이를 통해 설계자는 다양한 내화 처리 방법의 효과를 테스트하고 최적의 방법을 선택할 수 있습니다.
