ARE 5.0 건축사 시험 성공 전략: 지진 대비 설계부터 토양 안정화 기술까지 - 건축가가 알아야 할 모든 것

현대 건축 및 토목 공학에서 구조물의 안전성과 내구성은 가장 중요한 요소 중 하나입니다. 특히 지진이 빈번한 지역이나 불안정한 지반 위에 건설되는 구조물들은 더욱 특별한 관심과 기술적 해결책을 필요로 합니다. 이러한 맥락에서, 지진 기초 격리 시스템, 기초 보강, 옹벽, 그리고 지오텍스타일과 같은 혁신적인 기술들이 건축 및 토목 분야에서 중요한 역할을 하고 있습니다.

이 글에서는 이러한 주요 기술들을 상세히 살펴보겠습니다. 먼저, 지진 에너지를 흡수하여 건물을 보호하는 지진 기초 격리 시스템에 대해 알아볼 것입니다. 다음으로, 기존 건물의 기초를 강화하는 기초 보강 기술을 소개하고, 토압을 견디는 옹벽의 다양한 유형과 설계 고려사항을 설명할 것입니다. 마지막으로, 현대 건설 프로젝트에서 점점 더 중요해지고 있는 지오텍스타일의 역할과 응용에 대해 자세히 알아보겠습니다.

이러한 기술들은 단순히 구조물의 안전성을 높이는 것을 넘어, 비용 효율성과 환경 친화성까지 고려한 현대 건설의 핵심 요소들입니다. 이 글을 통해 독자들은 현대 건축 및 토목 공학이 직면한 도전과 이를 해결하기 위한 혁신적인 접근 방식에 대해 깊이 있는 이해를 얻을 수 있을 것입니다.

이번 글에 포함된 건축 전문 용어:

지진 기초 격리 시스템 (Seismic Base Isolation)
설명: 이는 건물을 지진으로부터 보호하는 첨단 기술입니다. 건물의 기초와 지반 사이에 특수한 장치를 설치하여 지진 에너지를 흡수하고 건물의 움직임을 줄이는 시스템입니다.

전단 변형 (Shear Deformation)
설명: 물체가 평행한 힘을 받아 변형되는 현상입니다. 예를 들어, 책을 똑바로 세워놓고 위에서 누르면 책이 비스듬히 기울어지는 것과 유사합니다.

감쇠 작용 (Damping Action)
설명: 진동이나 움직임의 강도를 줄이는 과정입니다. 자동차의 충격 흡수 장치와 비슷한 역할을 한다고 생각하면 됩니다.

기초 보강 (Underpinning)
설명: 기존 건물의 기초를 강화하는 과정입니다. 마치 오래된 집의 기둥을 더 튼튼하게 만드는 것과 비슷합니다.

침하 (Settlement)
설명: 건물이나 구조물이 시간이 지남에 따라 아래로 가라앉는 현상입니다. 모래 위에 무거운 물건을 올려놓으면 서서히 가라앉는 것과 유사합니다.

그라우팅 (Grouting)
설명: 시멘트나 화학 물질을 지반에 주입하여 토양을 강화하는 기술입니다. 마치 스펀지에 물을 채워 단단하게 만드는 것과 비슷한 원리입니다.

옹벽 (Retaining Walls)
설명: 토압을 견디며 토사의 무너짐을 방지하는 벽 구조물입니다. 경사진 땅을 평평하게 만들 때 자주 사용됩니다.

토압 (Earth Pressure)
설명: 토양이 구조물에 가하는 압력입니다. 모래주머니를 쌓아올릴 때 아래쪽 주머니가 받는 압력을 생각하면 됩니다.

전도 (Overturning)
설명: 구조물이 넘어지는 현상입니다. 강한 바람에 나무가 쓰러지는 것과 유사합니다.

캔틸레버형 옹벽 (Cantilever Retaining Wall)
설명: 'ㄴ' 모양의 콘크리트 구조물로, 자체 무게와 토압의 균형을 이용해 안정성을 유지하는 옹벽 형태입니다.

가비온 (Gabions)
설명: 철망 상자에 돌을 채워 만든 구조물입니다. 마치 큰 바구니에 돌을 가득 채운 것과 같습니다.

지오텍스타일 (Geotextiles)
설명: 토목 공사에 사용되는 특수 섬유 재료입니다. 토양을 보강하고, 배수를 돕고, 침식을 방지하는 등 다양한 용도로 사용됩니다.



지진 기초 격리 시스템 (Seismic Base Isolation)

강진이 빈번히 발생하는 지역에서는 건물에 기초 격리 장치를 설치하는 경우가 있습니다. 이는 지반에 큰 움직임이 발생했을 때, 기초 격리 장치가 유연하게 작동하거나 변형되어 이 움직임의 상당 부분을 흡수하는 원리입니다. 결과적으로 건물과 그 하부 구조물은 격리 장치가 없을 때보다 훨씬 적게 움직이게 되어, 구조물에 가해지는 힘이 감소하고 피해 가능성도 줄어듭니다.

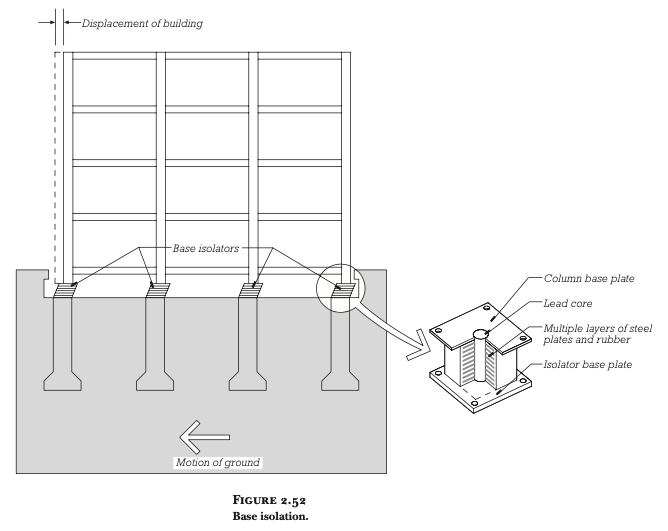

자주 사용되는 기초 격리 장치 유형 중 하나는 고무와 강철판을 여러 겹으로 쌓은 샌드위치 형태의 구조입니다(그림 2.52 참조). 지반과 건물 사이에 상대적인 움직임이 발생하면, 고무층이 전단 변형(shear deformation)을 일으켜 직사각형 모양의 격리 장치가 평행사변형 단면으로 변형될 수 있게 합니다. 중심부에 있는 납 코어(lead core)는 이러한 움직임을 가능하게 할 만큼 충분히 변형되며, 감쇠 작용(damping action)을 제공하고 샌드위치 구조의 각 층이 정렬된 상태를 유지하도록 돕습니다.



기초 보강 (Underpinning)

기초 보강은 기존 건물의 기초를 강화하고 안정화하는 과정을 말합니다. 이는 여러 가지 이유로 필요할 수 있습니다:

• 기존 기초가 하중을 충분히 지탱하지 못해 시간이 지남에 따라 건물이 과도하게 침하(settlement)된 경우
• 건물 용도 변경이나 증축으로 인해 기존 기초에 과부하가 걸리는 경우
• 인근 신축 공사로 인해 건물 주변 토양이 교란되거나 기초를 더 깊게 설치해야 하는 경우
• 기초 보강은 매우 전문적인 작업이며, 거의 모든 건물마다 상황이 다릅니다.

기초 지지력을 높여야 할 때는 세 가지 방법을 고려할 수 있습니다:

• 기초 확장
• 얕은 기초 아래에 새로운 깊은 기초를 삽입하여 하중을 더 깊고 강한 지층으로 전달
• 그라우팅(grouting)이나 화학적 처리를 통한 토양 자체의 강화

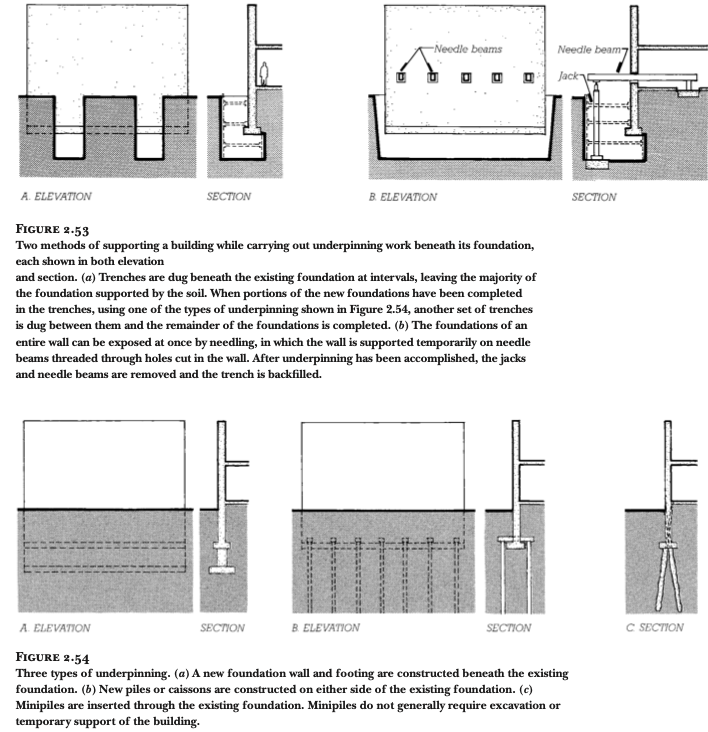

  그림 2.53과 2.54는 몇 가지 기초 보강 개념을 도식화하여 보여줍니다.



옹벽 (Retaining Walls)

옹벽은 토양을 지지하여 지면 고도의 급격한 변화를 만들어내는 구조물입니다. 옹벽은 위쪽 경사면에서 가해지는 토압(earth pressure)에 저항해야 합니다. 옹벽의 재료로는 조적조, 방부 처리된 목재, 코팅 또는 아연도금 강재, 프리캐스트 콘크리트, 그리고 가장 일반적으로 현장 타설 콘크리트가 사용됩니다.

옹벽의 구조 설계 시 고려해야 할 요소들:

• 옹벽의 높이
• 옹벽 뒤 토양의 특성
• 옹벽 뒤 지하수의 유무
• 옹벽 뒤 토양에 압력을 가하는 구조물의 기초 유무
• 옹벽을 지지하는 기초 아래 토양의 특성

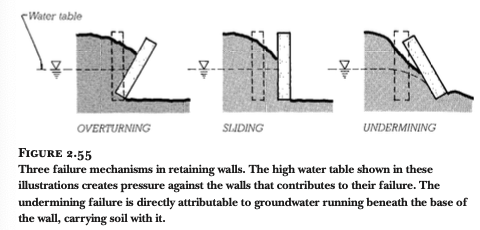

다른 구조물들에 비해 옹벽의 구조적 파괴율은 상대적으로 높습니다. 파괴는 다음과 같은 형태로 발생할 수 있습니다:

• 옹벽의 균열
• 토양 파괴로 인한 옹벽의 전도(overturning)
• 옹벽의 수평 미끄러짐
• 흐르는 지하수에 의한 옹벽 기초부의 침식
• 따라서 옹벽의 성공적인 시공을 위해서는 신중한 공학적 설계와 현장 감독이 매우 중요합니다.

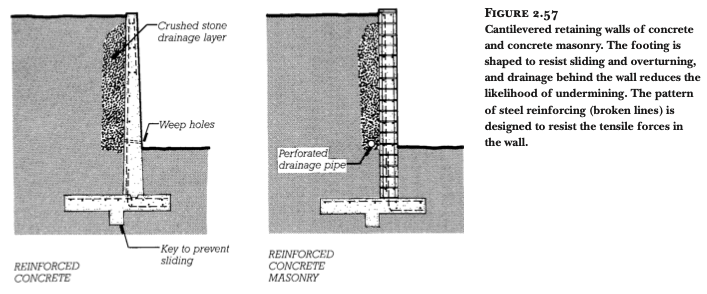

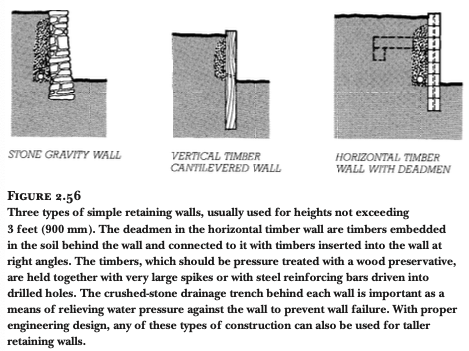

옹벽 건설 방법은 다양합니다. 높이 3피트(약 900mm) 미만의 낮은 옹벽의 경우, 다양한 유형의 단순한 무근 벽체가 적합할 수 있습니다(그림 2.56 참조). 더 높은 옹벽이나 특수한 하중 조건, 또는 지하수 문제가 있는 경우에는 캔틸레버형 콘크리트 옹벽이 가장 자주 사용됩니다(그림 2.57에 두 가지 예시가 나와 있습니다). 캔틸레버형 옹벽의 형태와 보강재는 거의 모든 상황에 맞게 맞춤 설계할 수 있습니다.

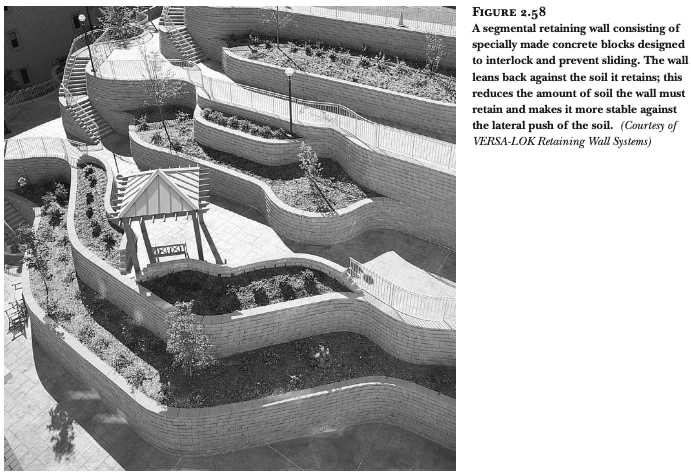

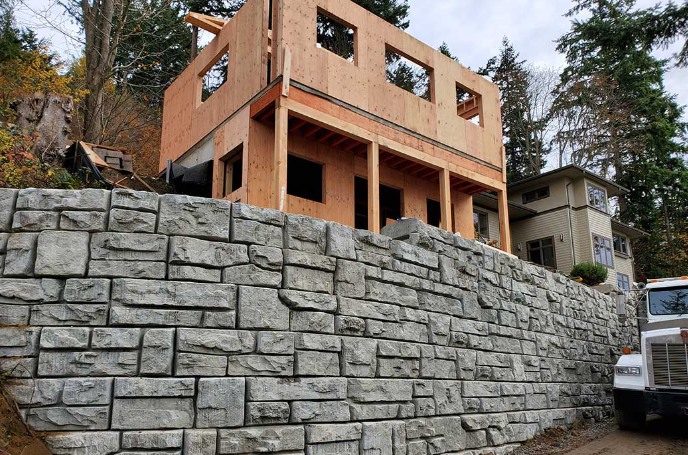

또한 인터로킹(interlocking) 방식의 콘크리트 블록을 이용한 독점 시스템도 있는데, 이는 강철 보강재 없이 경사진 분절식 옹벽을 건설하는 데 사용됩니다(그림 2.58 참조).

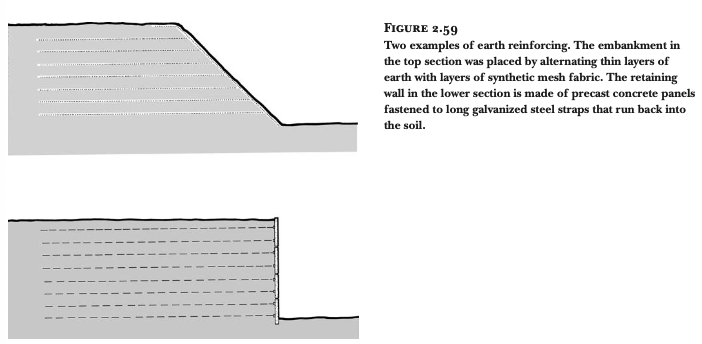

토양 보강(Earth reinforcing, 그림 2.59 참조)은 많은 상황에서 기존 옹벽의 경제적인 대안이 될 수 있습니다. 이 방법은 토양을 얇은 층으로 다져가며, 각 층에 아연도금 강철 띠나 망, 폴리머 섬유, 또는 유리섬유를 넣어 토양을 안정화시킵니다. 이는 마치 식물의 뿌리가 토양을 안정화시키는 것과 유사한 원리입니다.

가비온(Gabions)은 또 다른 형태의 토양 보강 방법으로, 내부식성 와이어 바스켓에 자갈이나 큰 돌을 채워 쌓아 옹벽, 사면 보호, 그리고 이와 유사한 구조물을 형성합니다.

지오텍스타일 (Geotextiles)

지오텍스타일은 토양 내에서 쉽게 분해되지 않는 화학적으로 불활성인 플라스틱으로 만든 유연한 직물입니다. 이는 부지 개발과 건물 기초와 관련된 다양한 목적으로 사용됩니다.

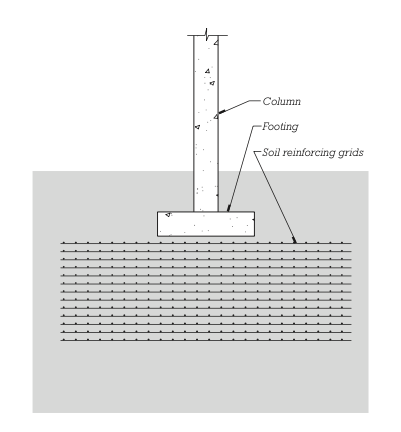

앞서 설명한 대로, 토양 보강에서는 플라스틱 메시 직물이나 그리드를 사용하여 토사 제방이나 옹벽을 지지합니다. 같은 종류의 메시를 여러 층으로 사용하여 얕은 기초 아래의 공학적 성토를 안정화하거나(그림 A 참조), 주차장, 도로, 공항 활주로 아래의 취약한 토양을 안정화하는 데 사용할 수 있습니다. 이는 마치 식물 뿌리가 토양 입자의 이동을 막는 것과 매우 유사한 원리로 작용합니다.

이 장에서 나중에 소개될 또 다른 지오텍스타일로는 배수 매트가 있습니다. 이는 개방된 구조의 플라스틱 필라멘트 매트릭스에 한 쪽 면에 펠트 같은 필터 직물을 적층한 것입니다. 이 배수 매트는 기초 벽체 주변의 자유 배수를 제공하는 것 외에도, 종종 옥상 테라스의 화분 바닥이나 무거운 포장 타일 아래에 사용되어 방수막 위로 물이 자유롭게 배수되도록 합니다.

합성 필터 직물은 기초 배수관 주변에 자주 사용되는 것과 같은 지하 쇄석 배수층을 감싸는 데 사용됩니다. 이 위치에서 필터 직물은 지하수에 의해 운반되는 미세한 토양 입자들이 쇄석과 배수관을 점진적으로 막는 것을 방지합니다. 유사한 직물들은 건설 현장에서 임시 장벽으로 사용되어, 현장에서 유출되는 물에서 토양을 걸러내어 호수, 하천, 또는 우수 시스템의 오염을 방지합니다. 특수 지오텍스타일은 새로 절토된 경사면에 고정하여 토양 침식을 방지하고 식생 재생을 촉진하는 데 사용됩니다.



이번 포스팅에 다룬 내용에 대한 퀴즈: ARE 5.0 시험 준비

1. 지진 기초 격리 시스템(Seismic Base Isolation System)의 주요 목적은 무엇인가?
A) 건물의 높이를 증가시킨다 (Increase the building's height)
B) 지진 에너지를 흡수하여 건물의 움직임을 줄인다 (Absorb seismic energy and reduce building movement)
C) 건물의 무게를 줄인다 (Reduce the building's weight)
D) 건물의 열 효율성을 향상시킨다 (Improve the building's thermal efficiency)

2. 기초 보강(Underpinning)이 필요한 상황이 아닌 것은?
A) 건물이 과도하게 침하된 경우 (Excessive settlement of the building)
B) 건물 용도 변경으로 하중이 증가한 경우 (Increased load due to change in building use)
C) 인근 신축 공사로 주변 토양이 교란된 경우 (Disturbance of surrounding soil due to nearby construction)
D) 건물의 외관을 개선하고자 할 때 (When improving the building's appearance)

3. 옹벽(Retaining Wall) 설계 시 고려해야 할 요소가 아닌 것은?
A) 옹벽의 높이 (Height of the wall)
B) 옹벽 뒤 토양의 특성 (Characteristics of the soil behind the wall)
C) 옹벽의 색상 (Color of the wall)
D) 옹벽 뒤 지하수의 유무 (Presence of groundwater behind the wall)

4. 지오텍스타일(Geotextile)의 주요 기능이 아닌 것은?
A) 토양 보강 (Soil reinforcement)
B) 배수 개선 (Drainage improvement)
C) 침식 방지 (Erosion control)
D) 열 절연 (Thermal insulation)

5. 가비온(Gabions)의 주요 구성 요소는?
A) 콘크리트와 철근 (Concrete and rebar)
B) 목재와 못 (Wood and nails)
C) 와이어 바스켓과 돌 (Wire baskets and stones)
D) 플라스틱 시트와 모래 (Plastic sheets and sand)

정답 및 설명:

정답: B
설명: 지진 기초 격리 시스템(Seismic Base Isolation System)의 주요 목적은 지진 에너지를 흡수하여 건물의 움직임을 줄이는 것입니다. 이를 통해 지진 발생 시 건물의 안전성을 크게 향상시킬 수 있습니다.

정답: D
설명: 기초 보강(Underpinning)은 구조적인 문제나 지반 조건의 변화로 인해 필요한 작업입니다. 건물의 외관 개선은 기초 보강의 목적이 아닙니다.

정답: C
설명: 옹벽(Retaining Wall)의 색상은 미적인 요소로, 구조적 안정성에 직접적인 영향을 미치지 않습니다. 다른 선택지들은 모두 옹벽의 안정성과 성능에 중요한 영향을 미치는 요소들입니다.

정답: D
설명: 지오텍스타일(Geotextile)은 주로 토양 보강(soil reinforcement), 배수 개선(drainage improvement), 침식 방지(erosion control) 등의 목적으로 사용됩니다. 열 절연(thermal insulation)은 지오텍스타일의 주요 기능이 아닙니다.

정답: C
설명: 가비온(Gabions)은 와이어 바스켓에 돌을 채워 만든 구조물입니다. 이는 경사면 안정화(slope stabilization), 침식 방지(erosion control), 옹벽 구축(retaining wall construction) 등 다양한 용도로 사용됩니다.
